原文信息
题目:Smart GIS platform that facilitates the digitalization of the integrated urban drainage system
作者:Martin C, Kamara O, Berzosa I, et al.
作者单位:Facultad de Ingeniería, Universidad de Deusto
期刊:Environmental Modelling and Software
时间:2019.10
导读
由于目前城市排水系统模拟模型已经发展得较为完善,以SWMM为代表的开源软件和以INFOWORKS、MIKE URBAN为代表的商业软件均已被广大研究者和工程师使用。城市排水系统实时模拟的制约因素已经由模型开发转变为系统数据收集及整理。目前大部分城市的管理部门已经掌握大量城市排水管网基础数据,但这些数据距离转化为有效的模型输入数据,仍需要进一步的整理和分析。本研究利用GIS平台,为城市排水系统管理部门和科学研究者构建了一个城市排水系统数字化平台,为数据的收集、整理、分析、展示提供了便利。
文章简介
本研究通过python语言,在GIS系统中构建城市排水系统数字化平台,实现动态数据分析、拓扑结构检查、子汇水区划分,SWMM模型耦合,模拟结果图表化展示等功能。

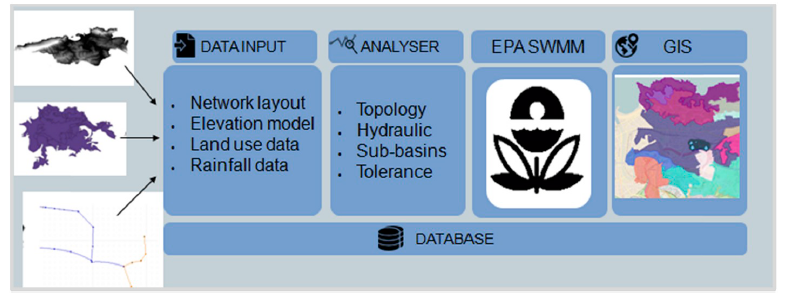

图1 城市排水系统数字化平台概念图
该数字化平台支持DWG文件、栅格文件、shp文件的导入,有效地适应了地方管理部门的数据现状。该平台与SWMM实现了紧密的耦合,利用SWMM模型的实时模拟结果绘制图表,并内置内涝风险评估等模块。图2,3,4,展示了该数字化平台的部分功能及界面,包括汇水分区自动划分,模拟结果图表展示,内涝高风险区域识别等。

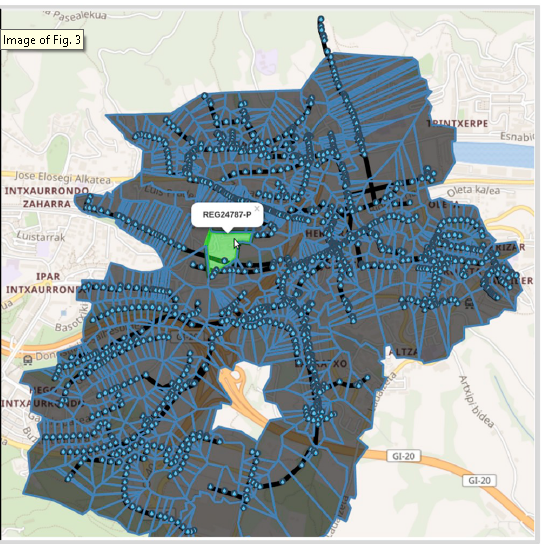

图2 城市排水系统汇水分区自动划分功能

图3 城市排水系统模拟结果展示功能

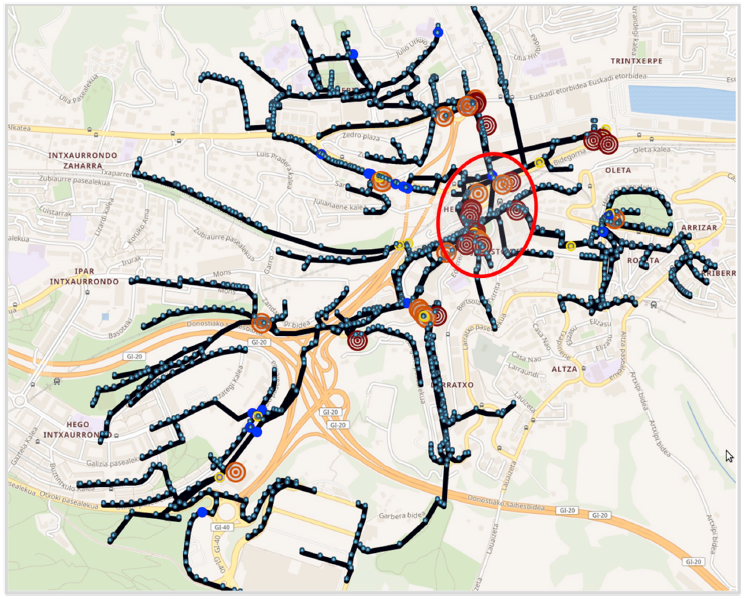

图4 城市排水系统内涝高风险区域识别功能
编者点评
本研究紧抓城市排水系统地方管理部门的需求和工作瓶颈,利用GIS平台实现了排水系统全流程数字化管理,为日常运维和建模分析提供了有效的支撑,且平台二次开放空间大,用户可根据实际需求进行拓展。
