专利名称：一种多面式水工设施用空间分隔装置
专利号：ZL201820771932.X
专利类型：实用新型
授权日期：2018.12.11
专利权人：中持水务股份有限公司
发明人：蒋富海；陆礼显；杨俊才；梁崇刚；程泽润；陈小利；董文杰
（一）发明创新点
多面水工设施空间分隔装置，其特征包括柔性水帆部件（主体采用1.5~2.5mm的LLDPE材质的水帆布膜）、顶部牵引部件、紧压部件和上部的浮力部件（间隔双排列设置的一定数量的空心浮筒）。尺寸与水工设施的剖面尺寸相同并设有过流孔的主分隔面，从主分隔面俩侧延伸的两侧边面和下底边面，顶部牵引部件以与主分隔面的顶部平行的方式与之连接，通过顶部牵引部件和浮力部件，将柔性水帆部件支撑在水工设施内，紧压部件将柔性水帆部件紧贴于水工设施的接触面压紧。
（二）应用领域和范围
在水处理工艺提标、达标技改、黑臭水体、河湖流域分隔单元模块化治理等领域，应用于水工构筑物设施的池体内部空间分隔分区，替代传统的钢砼或砌筑结构（土建造价高、施工周期长、施工条件受限），便于利旧池体快速原位改造，无需针对原有池体进行大面积“推倒重来”或破坏原有土建结构，且不新增改造占地，较好地摆脱土地面积受限的短板，具有施工周期短、建造成本低、空间阻水分隔效果好、材料使用寿命长的特点，且拆卸简便，能快速恢复到改造前的土建结构状态。
（三）实施效果
在水处理设施优化空间有效池容时，如解决池容过大（大马拉小车、设施晒太阳）、处理空间浪费的困局，需要借助分隔技术，提高设施内部空间的处理效能。柔性水帆分隔技术较好地替代传统钢砼或砖砌结构，良好实现环境治理效益、经济社会效益。
（四）产业化及市场应用情况
本专利技术应用于北方多个水处理工程的池体利旧原位改造，特别对于存在明显工艺短板的百乐克、SBR处理工艺中，为提高脱氮除磷保障率，优化缓解厌氧区、缺氧区、好氧区的水力停留时间的分配矛盾，重新进行了内部池容空间和反应时间的优化分配，并与MBBR等新工艺结合，起到了碳氮磷稳效达标的补短板、强弱项的技术助力；在“河湖坑塘”等的黑臭水治理方面，引进该技术进行空间分隔、分段模块化净化，避免了处理设施的处理净水与黑臭原水的返混，提高处理效能。因此在环保新、改、扩建中具有一定的市场应用场景和产业推广度。
（五）技术优势
柔性水帆分隔技术，作为传统钢砼或砖砌结构的替代新技术，在水处理构筑物的池体利旧原位改造中发挥其“一技之长”，很好地优化解决了原有空间和反应时间的再分布与最优调控情
况，与MBBR等其他工艺组合，较好解决了老池改造、提标应对的痛点和难点。
（六）专利运用及保护
本专利已经授权，形成自有专利技术保护，通过“产学研用”的四位一体，推动技术的市场化应用与不断迭代升级，把技术成果写在祖国的实践应用端，以满足不同的应用场景。
（七）效益分析
柔性水帆分隔技术，小投入，大作用，较好地替代传统钢砼或砖砌结构，实现环境治理效益、经济社会效益。
（八）应用前景
在水处理工艺提标、达标技改、河湖流域治理等领域，引进本技术，进行原位池体改造与分隔，商业应用前景良好。
（九）获奖情况
本技术在国家“十三五”中期，应用于县域数个污水处理厂的脱氮除磷提标改造，提升了原有二级生化处理设施的效能，给当地节能减排与提质增效方面，带来了环境治理效益，老百姓对于水环境改善的满意度大为提升。

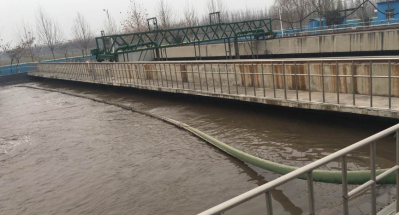

图1 改造前的池体结构示意

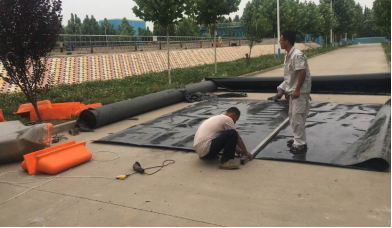

图2 改造实施过程

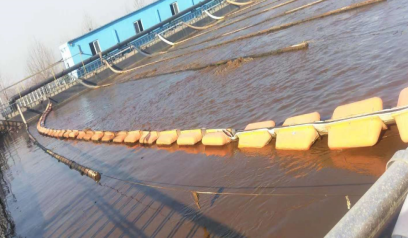

图3 改造后的池体分隔结构示意
