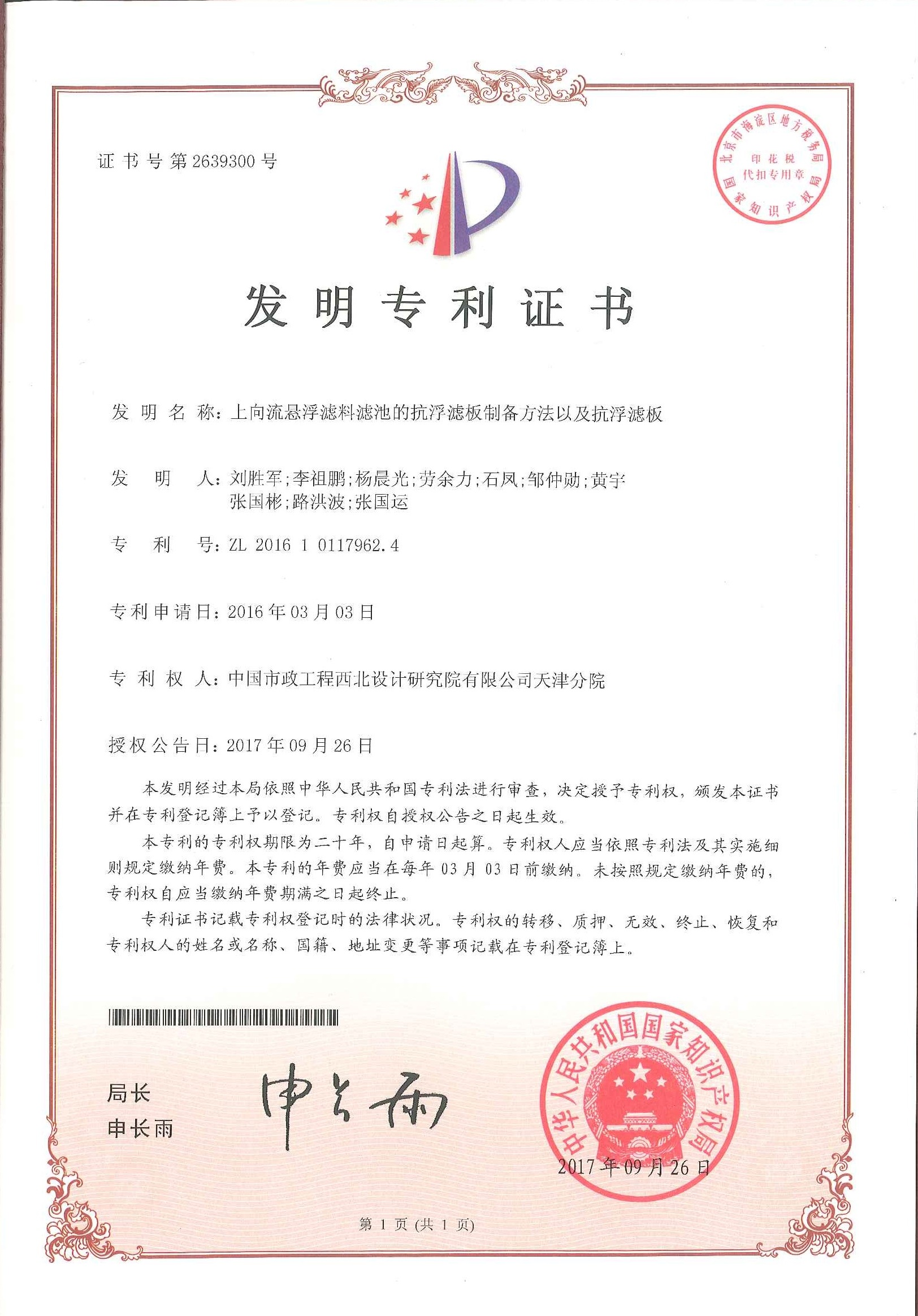

专利名称：上向流悬浮滤料滤池的抗浮滤板制备及安装方法以及抗浮滤板

专利号：ZL201610117962.4

专利类型：发明专利

授权日期：2017年9月26日

专利权人：中国市政工程西北设计研究院有限公司天津分院

发明人：刘胜军、李祖鹏、杨晨光、劳余力、石凤、邹仲勋、黄宇、张国彬、路洪波、张国运

（一）发明创新点

抗浮滤板本体采用方形钢筋混凝土板式结构，两侧端设有上下相对的上、下企口，上企口横截面形状呈燕尾槽形，下企口横截面形状呈与上企口燕尾槽形匹配的燕尾槽形，相邻抗浮滤板本体通过上、下企口咬合构成燕尾式板缝；抗浮滤板本体上均布有若干滤头套筒。

1、制备抗浮滤板

（1）组装模具：模具包括预留有安装滤头套筒圆孔的底板和四块侧壁板，其中两块相对位置设置的侧壁板上设有燕尾槽形突起，将四块侧壁板围装在底板周边，组装完成，涂抹隔离剂，将滤头套筒固接在模具底板预留的圆孔中，再用滤头压板将滤头套筒上部压住；

（2）绑扎及固定钢筋，其中沿两块侧壁板纵向的钢筋的预留长度能够弯折制出预留钢筋环；上述两块侧壁板为设有燕尾槽形突起侧壁板相邻的侧壁板；

（3）浇筑混凝土，设有燕尾槽形突起的两块侧壁板浇筑后形成抗浮滤板上下相对的上、下企口，进行混凝土养护；

（4）抗浮滤板达到初凝强度后进行拆模，拆模后继续养护直到完全达到强度，制成单块抗浮滤板，用上述方法制成若干单块抗浮滤板；

2、安装抗浮滤板

（1）在上向流悬浮滤料滤池两端池壁上预制滤梁，将滤梁上的钢筋预留到位，浇筑混凝土的滤梁，常规养护混凝土的滤梁；

（2）安装抗浮滤板：将抗浮滤板吊装就位，利用抗浮滤板两端的钢筋弯折制成预留钢筋环，滤梁上与抗浮滤板两端的钢筋对应位置的钢筋弯折制成预留钢筋环，保证抗浮滤板及滤梁的预留钢筋环同心，用一根钢筋贯穿在预留钢筋环中；

（3）单块抗浮滤板沿其纵向与其相邻的抗浮滤板通过上、下企口对接咬合构成具有燕尾式板缝的整体抗浮滤板，使用微膨胀混凝土浇筑燕尾式板缝，养护浇缝微膨胀混凝土；

（4）抗浮滤板安装完毕后清扫抗浮滤板，将滤头芯螺接到滤头套筒内。

（二）应用领域和范围

主要用于污水深度处理。

（三）实施效果

（1） 解决了板缝施工过程中支模困难的问题

（2） 解决了漏水、漏料、浇筑困难及支模困难的问题

（3） 抗浮滤板安装方便快捷

（4） 抗浮效果好

（5） 节约造价

（四）产业化及市场应用情况

成功应用业绩4项，总规模达37×104m³/d。

（五）技术优势

与现有技术相比，本发明的抗浮滤板采用企口结构，解决了板缝施工过程中支模困难的问题，加之使用微膨胀混凝土的浇筑，使得浇筑质量得到了很大的提高，解决了漏水、漏料、浇筑困难及支模困难的问题；由于抗浮滤板两端及滤梁上预留了钢筋环，使得抗浮滤板的固定、连接变得更加方便、快捷，不仅节省了人工还保证了安全性；抗浮滤板充分利用自身的重量及滤孔的泄压作用来很好得达到了抗浮的效果，不仅满足了出水水质的要求同时还合理的利用了材料，节省了造价。

（六）专利运用及保护

制定知识产权及科技成果推广运用的相关规定，引入奖励机制，鼓励在公司内部负责的咨询、设计及运营项目中，采用具有自主知识产权的科研成果、专利技术。

按照国家相关法律法规，提高公司专利技术含量和知识产权保护价值，积极申报发明专利，合理合法的保护本公司专利技术。

（七）效益分析

1.绿色低碳环保：以一体化建造的系统论为指导，采用了“三个一体化”的建造方式，解决了各个专业技术之间的协同配合问题；相对于传统的现场作业，本滤板实现了工厂内施工，减少了现场浇注产生的建筑垃圾、避免了能源消耗，实践了绿色低碳环保理念。

2.降低了建设成本：将设计、生产、施工一体化结合，厂区内机械化施工，减少了相关工程量，降低了人工成本。

3.缩短了建设工期：实现了结构构件与工艺功能一体化，提前在工厂内生产预制构件，大大减少了现场作业，施工效率更有优势。

4.提高了产品质量：本滤板作为预制构件，在设计施工过程中确保了标准化、模数化的原则得以贯彻落实，提高了构件的标准化和精确化程度。材料的制备、浇注、养护、全过程由工厂高科技生产设备把握，构件运输、安装、施工进行了高精度的生产制作，现场装配施工机械化操作，减少了人工作业偏差，质量更有保障。

5.施工更加安全：全过程实现机械化操作，减少了人工作业，保障了生产安全。

（八）应用前景

随着国家对节能减排政策和可持续发展战略要求的逐步深入，对污水处理厂排放的要求也越来越严格，目前我国各地许多已建污水处理厂都面临着升级改造的问题，而新建污水处理厂则执行了更高的出水标准。上向流悬浮滤料滤池的抗浮滤板制备及安装方法以及抗浮滤板，解决了板缝施工过程中支模困难以及漏水、漏料、浇筑困难的问题，具有安装方便快捷、抗浮效果好、节约造价的特点，具有良好的环境、经济、社会效益及广阔的应用前景。

（九）获奖情况

1. 西安市第二污水处理厂（北石桥污水处理厂）升级改造工程获2014年度甘肃省优秀工程咨询成果一等奖
