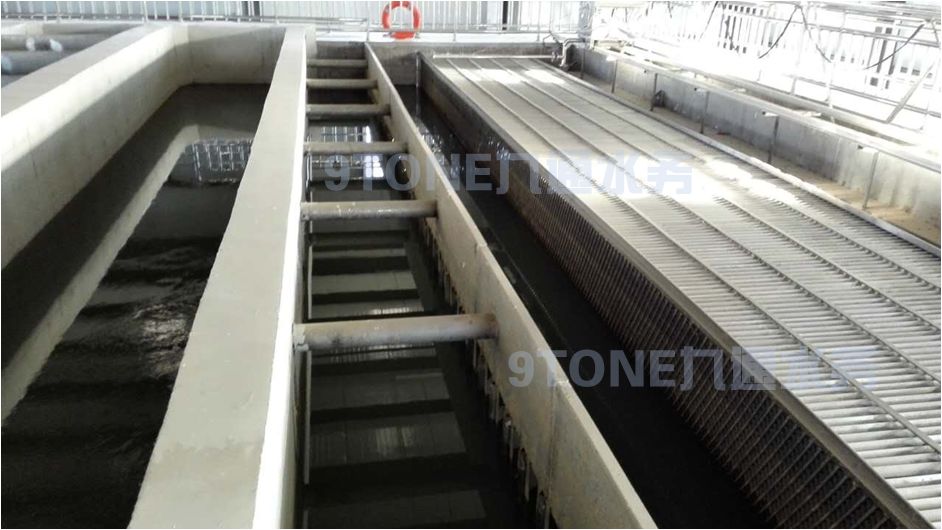

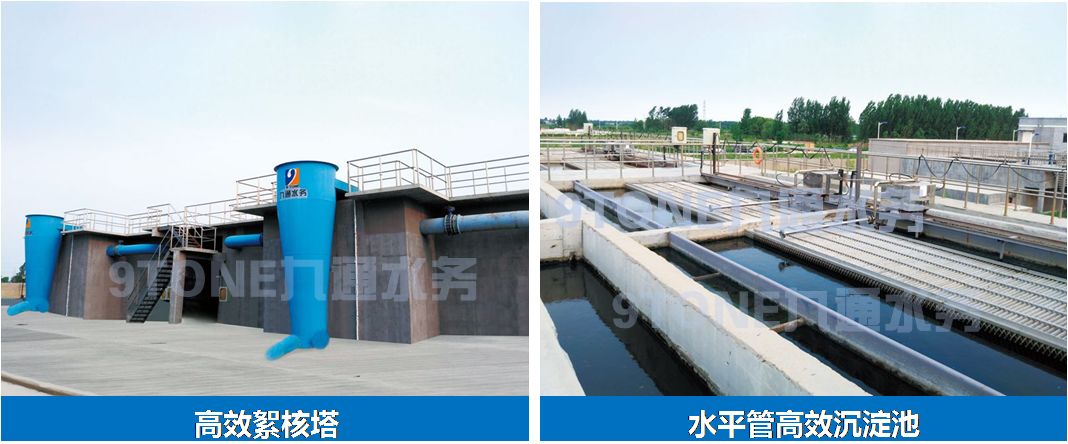

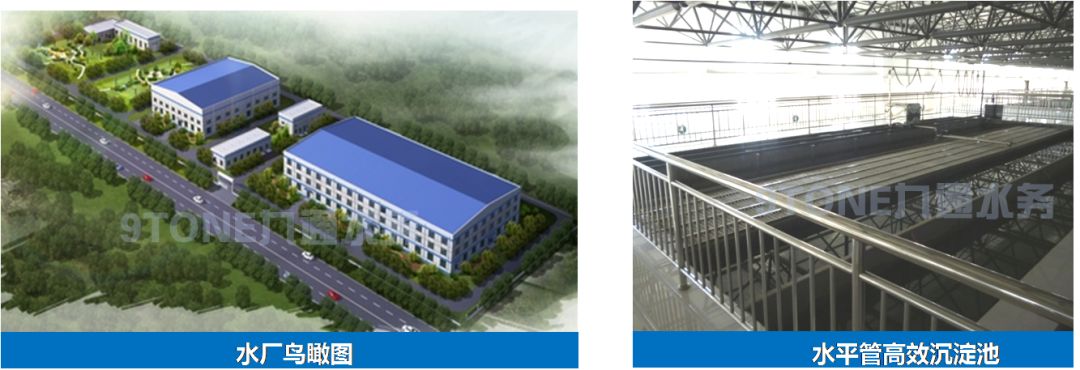

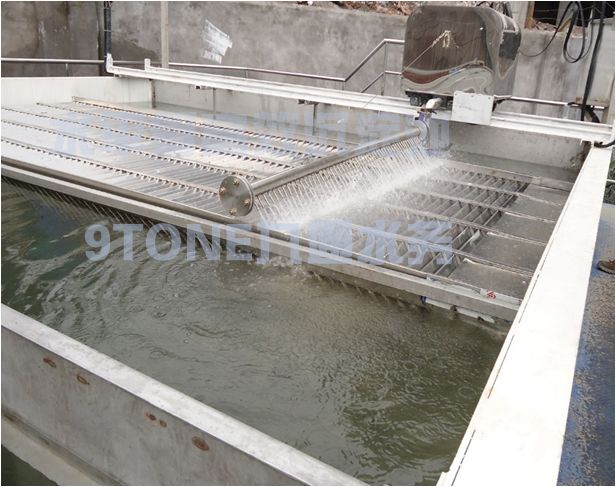

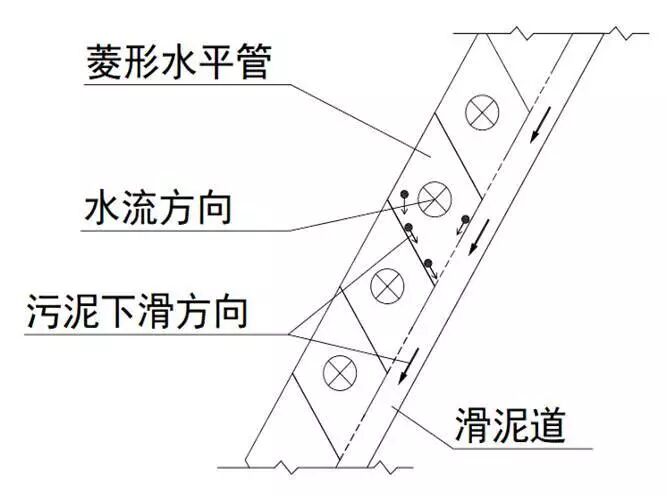

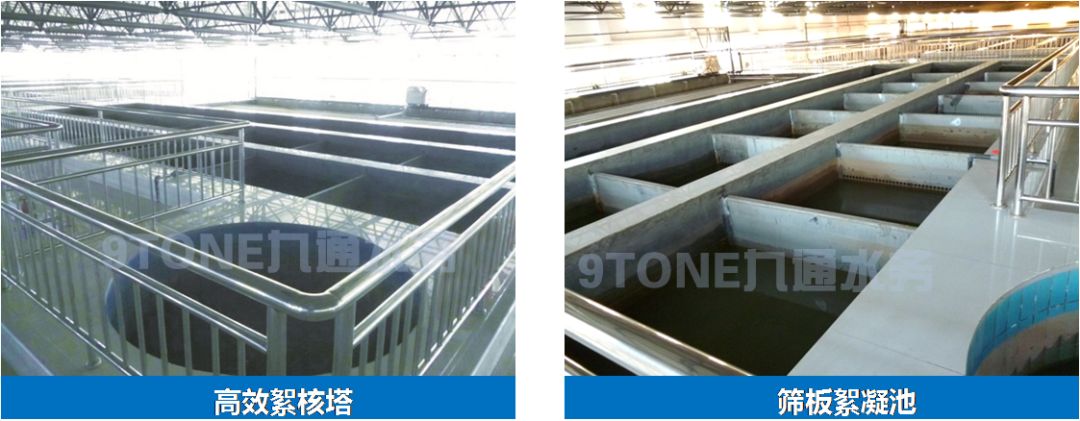

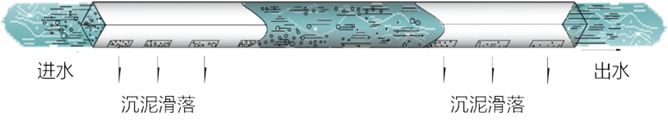

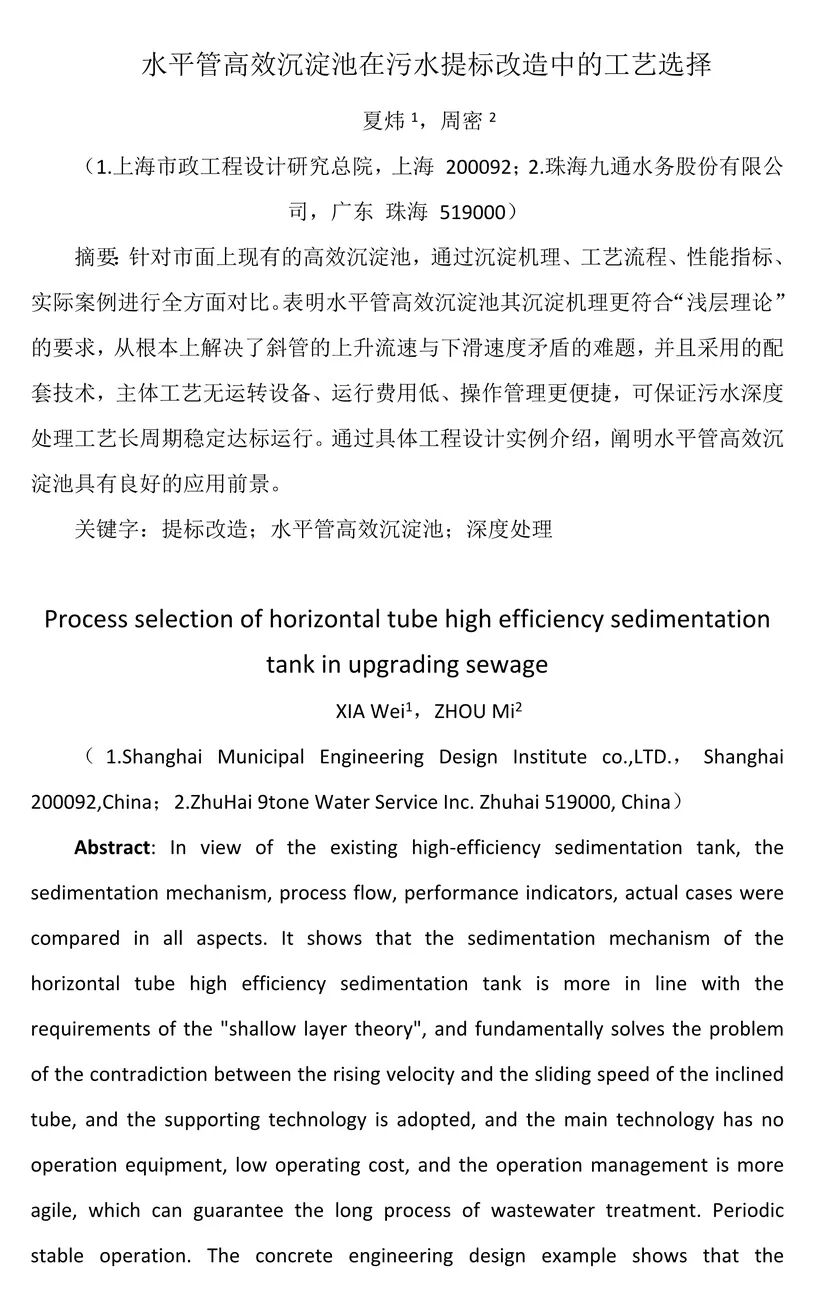

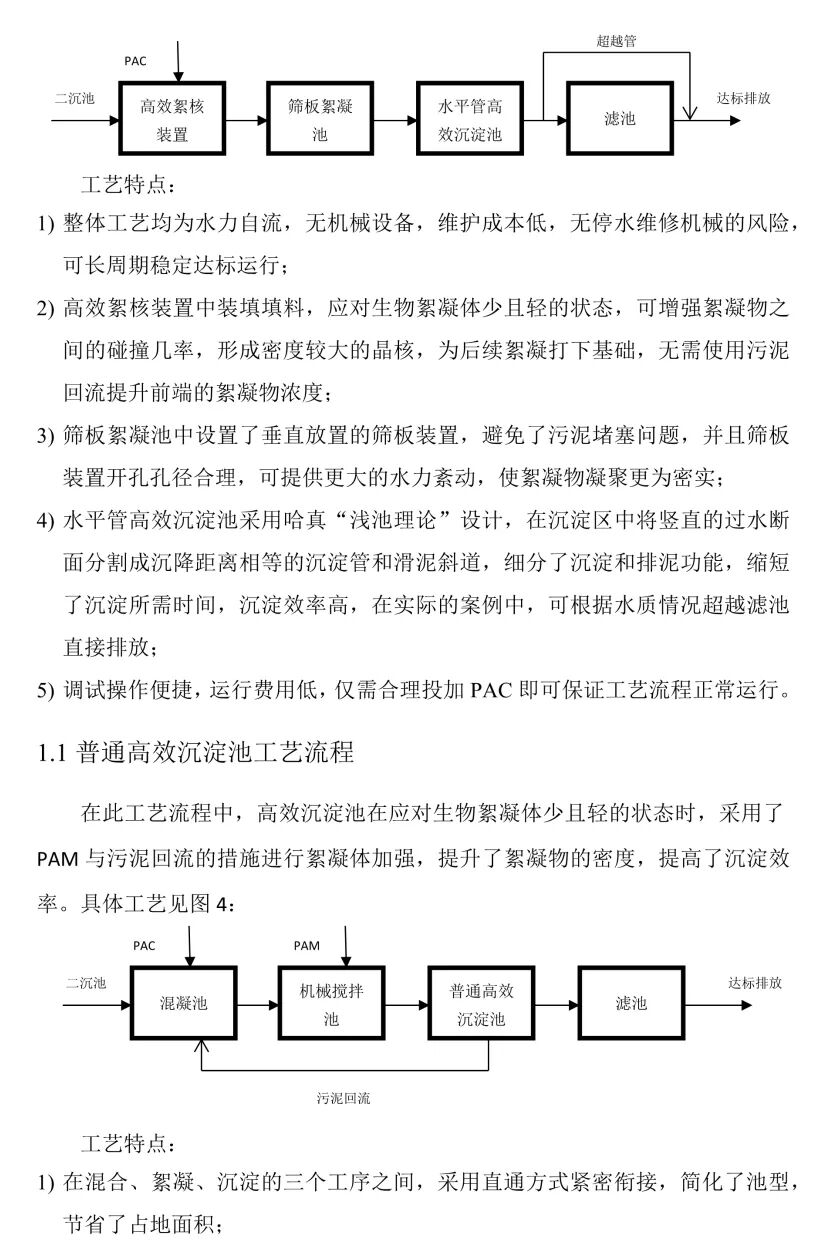

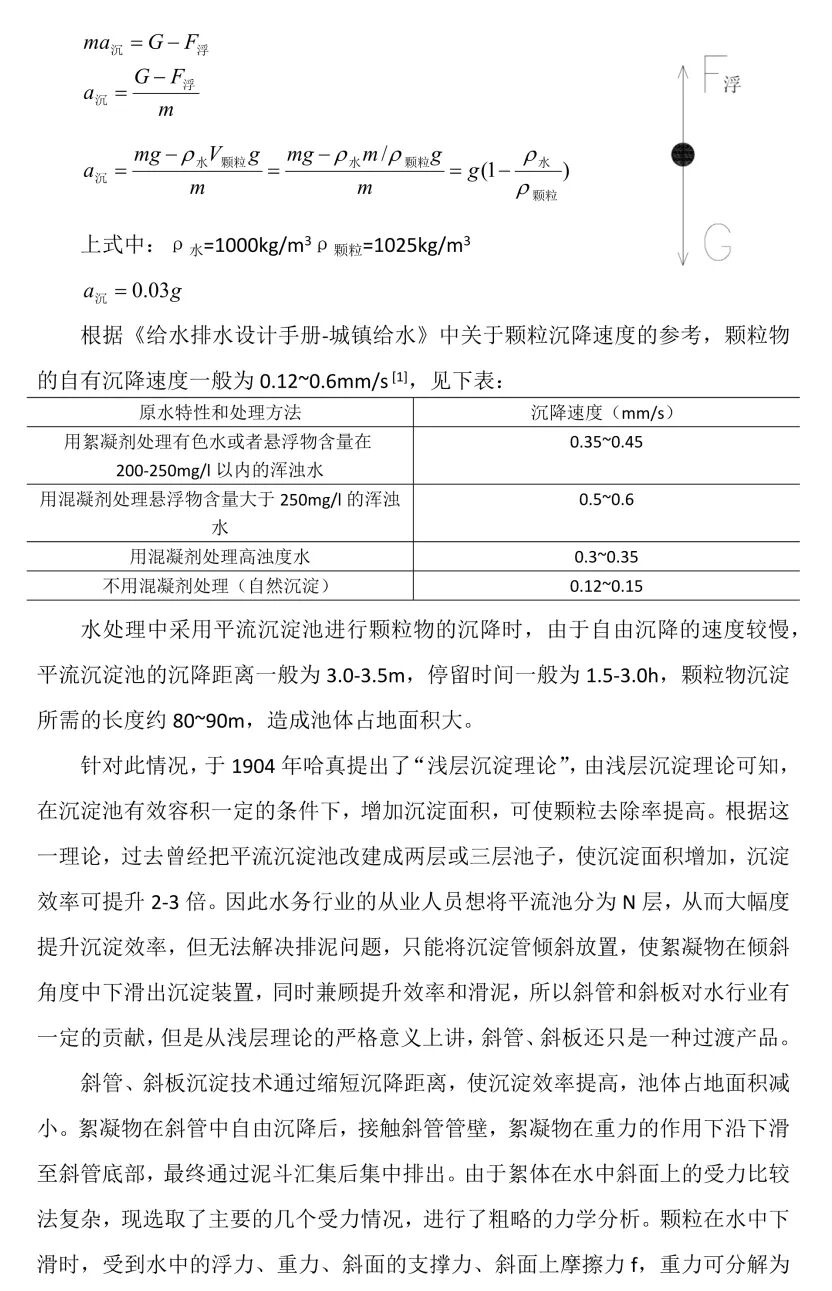

作者简介：夏炜（1977-），男，汉族，正高级工程师，主要从事市政给排水设计工作。 E-mail:3865426@qq.com 水平管高效沉淀分离技术理论基础 早在1904年美国人哈真（Hazen）提出了“浅池理论”。100多年来，人们不断追求接近“浅池理论”的效率，同时要解决排泥问题，水行业相继开发出了斜板沉淀池、斜管沉淀池等，由此衍生出相关的沉淀工艺设计，但是，始终没有达到理想的效果。 “水平管高效沉淀分离技术”将浅池理论发挥到了极致，实现了沉淀技术的重大突破，是目前市面上最接近浅池理论的沉淀技术。专家鉴定的结论：实现了沉淀技术的重大突破，达到世界先进水平！ 单根水平管流态示意 将沉淀管水平放置，水平行流动，悬浮物垂直沉淀，实现高效沉淀。 水平管整体排布示意图 水平管单管为菱形管，管底侧向设有排泥口，实现泥水及时分离。 泥水分离示意图 有效避免了悬浮物堵塞管道和跑矾现象的发生。 水平管高效沉淀池应用优势 1、 无运转设备 ： 主体工艺没有运转设备，维护简单，可长周期稳定达标运行，运营费用低。 2、抗冲击负荷能力强 ： 对水质和水量变化适应能力强，冲击流量可超负荷10%-15%，使用寿命长； 3、调试周期短 ： 调试方便，只需要2-8小时，后续提标改造空间大。 4、不需投加微沙或磁粉。 5、适合于地埋式污水处理厂： 水平管沉淀池在无污泥回流的情况下，其表面负荷等同甚至超过传统高效沉淀池，但池型浅，特别适合于地埋式污水处理厂。 提标改造处理案例 水平管高效沉淀池已在全国有几十个项目成功应用，包括黄河、长江、汉江、嘉陵江、从江、西江等流域及水库水的自来水厂、污水厂提标改造，日产10万吨以上的应用已经有4座以上。水平管高效沉淀池，运行费用很低，深得用户的好评。 山东省4万吨/日污水处理厂 (一级A达标排放) 该污水处理厂日处理量为4万吨，一级B到一级A深度处理工艺为“高效絮核塔+网格絮凝池+水平管沉淀池+V型滤池+次氯酸钠消毒”，分为两组运行，出水达到城镇污水处理厂污染物排放一级A标准，可超越滤池排放，节约运行成本。 河套水务集团10万吨/日供水厂（EPC总包） 中法水务0.5万吨/日供水厂 该项目原水取自嘉陵江水源，扩建工程日处理量为0.5万吨，自用水量按5%计。于2014年2月28日开工建设，于2014年5月通水运行。解决了嘉陵江源水冬季低温低浊、夏季汛期突发性高浊难处理的难题。 神华集团5万吨/日工业用水 该水厂水源取自黄河水，夏天高浊、冬天低温低浊，日处理水量为5万吨/天。该项目分两期建设，目前一期工程已通水运行。
